來看看向心軸承的安裝布置方式2020-07-02 15:22:00

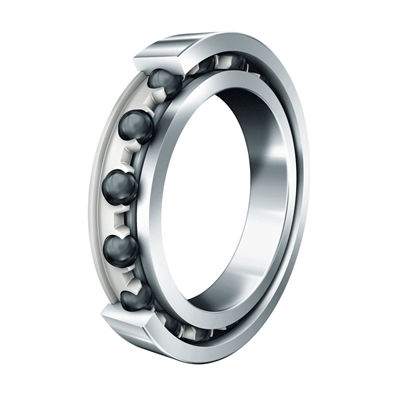

向心軸承，外文名radial bearing,主要用于接受徑向載荷的滾動軸承，其公稱接觸角在0°到45°范圍內。它們能夠成對緊靠在一同，也可用墊圈或套筒隔開 ,某些設計的布置按主軸的請求把三個以上的軸承排列在一同 .高速主軸（如內圓磨具） 大都采用單個軸承，并常用緊縮彈簧來消弭軸承內、外環與滾珠的間隙。
同時軸承內環伸出外環，當兩軸承的外環壓緊到一同時，外環間的原始間隙開端消弭，同向排列布置選用這種方式裝置的軸承、兩個旋有預加負荷的 向心球軸承可分擔工作載荷。這樣的規劃方式使軸承接觸角線同 向而且平行，但為了保證裝置的軸向穩定性，必需在軸兩端分別對放兩個同向排列軸承。
機床主軸采用向心球軸承的裝置布置編輯、向心球軸承以面對面方式裝置，工作時主軸由于溫升作徑向和軸向收縮，但由于內環比外環伸長快，這樣收縮的結果對軸承內環產生額外的軸向負荷，亦即增加預加負荷，背對背裝置的主軸軸承。當軸承內環的墊圈軸向伸長時，減少了原先調整好的預加負荷。
同 一軸頸上的兩對軸承，左、右各一對，都是作背對背裝置，其中左、右靠得近的兩個即中間兩個軸承是面對面的 ,工作時的溫升會使中間兩個軸承的預加負荷，另一種規劃方式 ,裝置同一軸頸上的兩對軸承 ,左 、右兩端 都是成對面對面地裝置。
